熱試験施設
熱試験施設は、第１～第4熱実験室及び環境制御ツインチャンバーから構成されています。空調制御をしながら熱貫流や結露試験を行う「第１～第３熱実験室」は、試験体の取付姿勢が水平及び垂直の両方に対応できます。
「第４熱実験室」は、主に恒温恒湿室として、熱抵抗や湿気関係の試験に使用します。
「環境制御ツインチャンバー」は、２室タイプで温湿度の制御範囲が広く、結露、温湿度による変形試験や実環境を再現した非定常な試験など幅広く対応できます。
「湿気物性試験用チャンバー」は恒温恒湿室として、主に透湿性試験、平衡含水率試験などの湿気物性の試験に使用します。
熱実験室の概要
| 実験室 | 温 度 （℃） |
相対湿度 （％） |
室容積 （m3） |
用 途 |
|---|---|---|---|---|
| 第１熱実験室 | －20～40±0.5 | 40～90±5 | 135 | 熱貫流試験 結露試験 温湿度による変形試験等 |
| 第２熱実験室 | 0～50±0.5 | 40～90±5 | 58 | |
| 第３熱実験室 | 0～50±0.5 | 40～90±5 | 51 | |
| 第４熱実験室 | 20 | 55 | 105 | 熱抵抗試験 透湿性試験等 |
| 環境制御 ツインチャンバー |
-20～80±0.5 | -20～90±0.5 | 20×2室 | 結露試験 温湿度による変形試験等 |
| 湿気物性試験用 チャンバー |
23 | 50 | 7 | 透湿性試験等 |

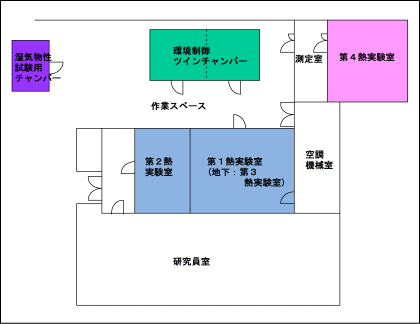

熱実験棟の配置図
